Los sopladores Roots son máquinas de desplazamiento positivo esenciales. Se utilizan en diversas industrias, como el tratamiento de aguas residuales, el transporte neumático y el procesamiento químico. Su diseño robusto garantiza un flujo de aire fiable. Sin embargo, optimizar verdaderamente el rendimiento y prevenir costosos tiempos de inactividad comienza con un conocimiento profundo de la anatomía interna de la máquina. Por lo tanto, esta guía profundiza en los componentes principales de un soplador Roots. Le transformará de un usuario básico a un operador informado. Podrá realizar un mantenimiento proactivo y una resolución de problemas eficiente.
1. La Carcasa y las Tapas Extremas: El Caparazón Protector
La carcasa y las tapas extremas forman el recinto estacionario y sellado. Este aloja todas las piezas giratorias. Esencialmente, este conjunto contiene el medio presurizado y dirige su flujo.
1.1 Mecanizado de Precisión para Holguras Internas
El orificio interno de la carcasa se mecaniza con tolerancias extremadamente ajustadas. Esta precisión no es solo para durabilidad. Crucialmente, dicta directamente las holguras internas críticas. Estas se encuentran entre las puntas del rotor y la pared de la carcasa. De hecho, estas holguras son fundamentales para la eficiencia del soplador y su capacidad de presión. Una holgura excesiva provoca fugas internas significativas (o “deslizamiento”). Esto reduce la eficiencia volumétrica y el rendimiento. Sugerencia de imagen: Un diagrama de sección transversal que resalta las holguras entre rotor y carcasa, y entre rotor y rotor.
1.2 Durabilidad del Material: Hierro Fundido vs. Aleaciones Especializadas
La elección del material equilibra el costo, la resistencia y la resistencia a la corrosión. Típicamente, el hierro fundido durable es estándar para la mayoría de las aplicaciones industriales generales. Sin embargo, existen entornos agresivos. Estos involucran gases corrosivos, alta humedad o temperaturas elevadas. En su lugar, se emplean aleaciones especializadas como el hierro dúctil o el acero inoxidable. Esto garantiza la integridad a largo plazo.
2. Los Rotores (Impulsores): El Corazón de la Máquina
Estos son los componentes lobulados meticulosamente diseñados. Atrapan y mueven el aire o gas desde la entrada hasta la salida. Su rotación sincronizada es la acción de bombeo principal.
2.1 Diseños de Dos Lóbulos vs. Tres Lóbulos: ¿Cuál es Mejor?

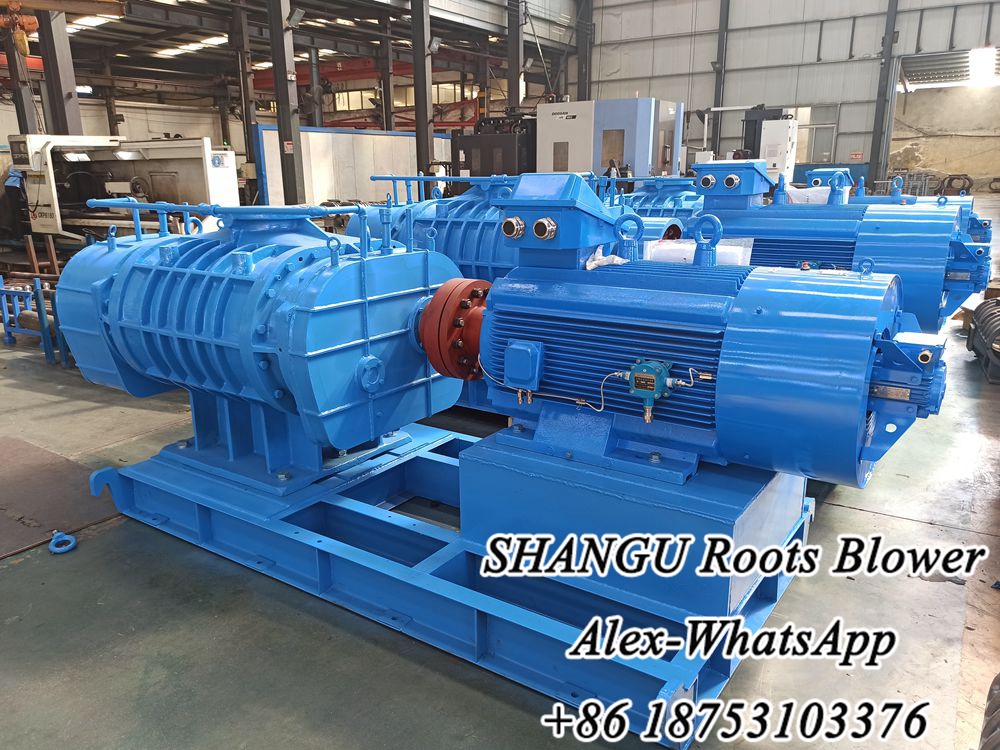

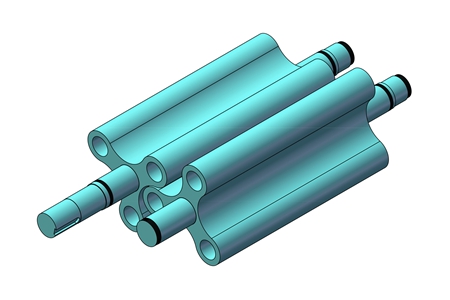

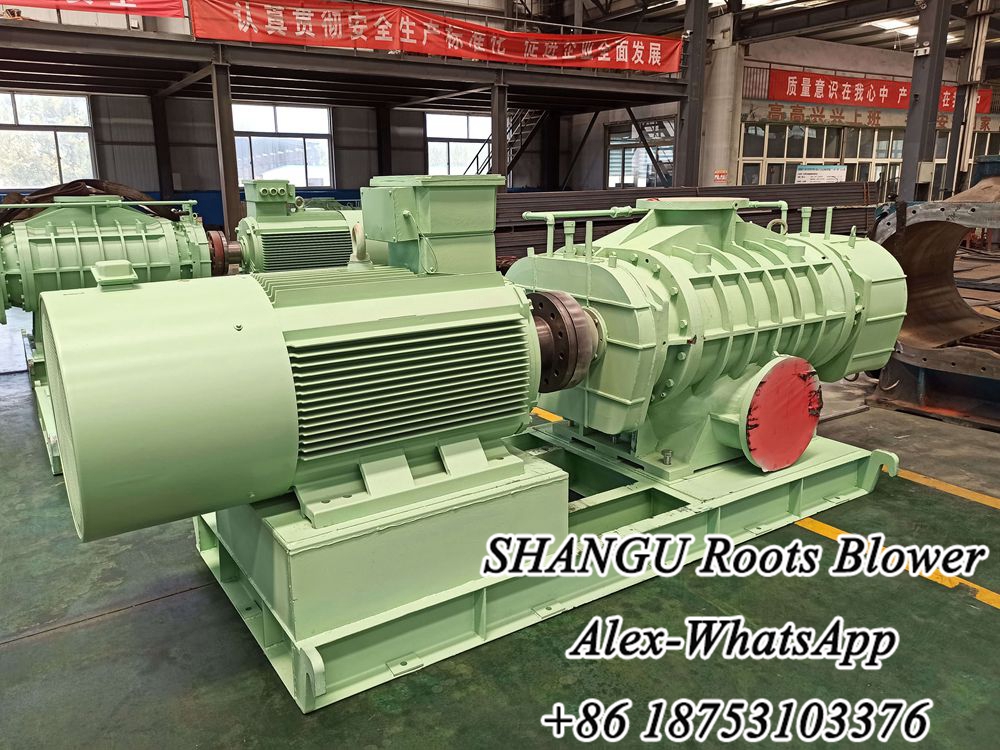

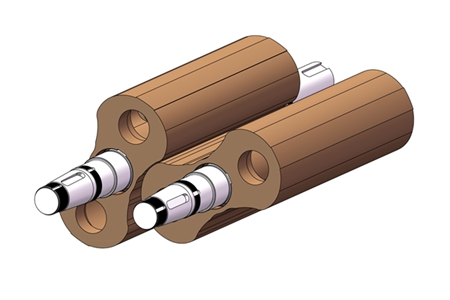

La elección del diseño de lóbulos del soplador Roots impacta significativamente las características de rendimiento. Históricamente, los rotores tradicionales de dos lóbulos proporcionan fuertes pulsaciones por revolución. Estas pueden mitigarse con un diseño de tuberías adecuado. Por el contrario, los rotores modernos de tres lóbulos (y multilobulados) ofrecen un flujo más suave. Proporcionan pulsación reducida y menores niveles de ruido. Esto los hace preferibles para aplicaciones sensibles a la pulsación del flujo de aire y a las emisiones acústicas. Sugerencia de imagen: Una comparación lado a lado de los perfiles de rotores de dos y tres lóbulos.
2.2 La Importancia de la Rotación Sin Contacto
Una característica definitoria del principio Roots es que los rotores nunca se tocan entre sí. Tampoco tocan la carcasa. Esta rotación sin contacto se mantiene mediante los engranajes de sincronización (que se tratan a continuación). Esta característica de diseño clave minimiza el desgaste interno. Permite que el soplador funcione en seco. Puede manejar aire o gases limpios de manera eficiente. En última instancia, la holgura del impulsor consistente es clave para el rendimiento a largo plazo.
3. Engranajes de Sincronización: Sincronizando la Potencia
Estos engranajes de precisión van montados en los ejes del rotor. Son los conductores de toda la operación. Específicamente, aseguran que los rotores mantengan su relación de fase precisa.
3.1 Por Qué es Crítica la Sincronización de Precisión
En pocas palabras, si los engranajes de sincronización se desgastan o fallan, se pierde la sincronización. Como resultado, los rotores colisionarán. Esto causa daños catastróficos e inmediatos. Síntomas como un golpeteo severo y repentino o un bloqueo completo a menudo se remontan a una falla en los engranajes. Por lo tanto, la lubricación y la alineación adecuadas son innegociables. Esto es esencial para el mantenimiento de los engranajes de sincronización.

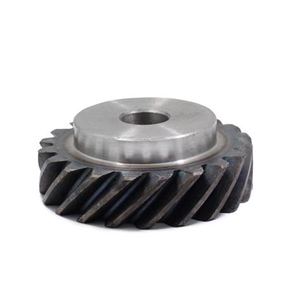

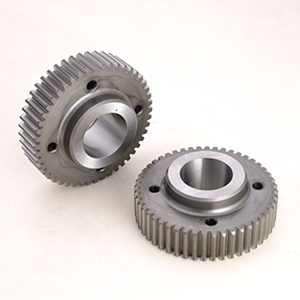

3.2 Engranajes Helicoidales vs. Engranajes Rectos: Eficiencia y Ruido
Los engranajes rectos son más simples. Sin embargo, pueden ser más ruidosos. Por otro lado, los engranajes helicoidales tienen dientes angulados. Engranan de manera más gradual y suave. Esto resulta en una operación más silenciosa. También ofrece una mayor capacidad de carga. A menudo, proporcionan una mayor longevidad. Todo esto los convierte en una opción común en los sopladores modernos de alto rendimiento.
4. Rodamientos y Sellos: Asegurando una Operación Fluida
Este sistema soporta todo el movimiento rotacional. También contiene los lubricantes. Esto lo hace crítico para la fiabilidad general.
4.1 Rodamientos de Servicio Pesado para Cargas Radiales y Axiales
Los rodamientos deben soportar cargas radiales significativas. Estas provienen del peso y el par del rotor. También deben soportar cargas axiales (de empuje). Estas son generadas por los diferenciales de presión. En consecuencia, se seleccionan rodamientos de rodillos o bolas robustos. La selección se basa en el perfil de carga específico y la velocidad del eje. Esto garantiza una operación estable y de baja fricción.
4.2 Mecanismos de Sellado: Previniendo la Contaminación por Aceite en el Flujo de Aire
Los sellos realizan una doble función. Primero, evitan que el lubricante de los rodamientos se filtre al flujo de aire. Segundo, impiden que el aire escape de la carcasa. Para aplicaciones exigentes, los sellos mecánicos en sopladores avanzados son esenciales. Esto es especialmente cierto en las industrias alimentaria, farmacéutica o química. En estos sectores, el aire libre de aceite es obligatorio. También se utilizan sellos laberínticos con conexiones de purga. Por el contrario, los sellos de labio son comunes para servicios estándar.
5. El Eje de Accionamiento y el Sistema de Lubricación
Esta es la línea de transmisión de potencia. También es el sustento de mantenimiento del soplador.
Funcionalidad del Eje de Entrada
El eje de accionamiento transmite la potencia del motor al engranaje de sincronización. Lo hace a través de un acoplamiento. Transmite directamente al rotor “impulsor”. Su diseño debe manejar el par transmitido completo. Su acoplamiento debe estar alineado con precisión. Esto previene vibraciones y el desgaste prematuro de los rodamientos.
5.1 Lubricación por Salpicadura vs. Lubricación Forzada
- Lubricación por Salpicadura: En este sistema, un cucharón accionado por engranajes arroja aceite desde el cárter. Es simple y efectiva para velocidades y servicios estándar.
- Lubricación Forzada: Aquí, una bomba externa suministra aceite filtrado bajo presión. Llega a los rodamientos y engranajes. Luego, lo devuelve a un depósito. Este sistema avanzado ofrece una refrigeración y filtración superiores. Por lo tanto, es esencial para sopladores grandes, de alta velocidad o de servicio crítico.
6. Por Qué Conocer Estos Componentes es Importante para el Mantenimiento
Comprender la estructura del soplador industrial de aire hace más que proporcionar conocimientos básicos. Transforma fundamentalmente las reparaciones reactivas en cuidados proactivos.
6.1 Diagnosticando Problemas Comunes (Sobrecalentamiento, Vibración)
Armado con el conocimiento de los componentes, puede identificar sistemáticamente las causas del sobrecalentamiento. Por ejemplo, ¿se debe a un aumento de la fricción interna? ¿Es por holguras reducidas? ¿A un rodamiento defectuoso? ¿O quizás a una lubricación inadecuada? De manera similar, la vibración puede tener varios orígenes. Puede atribuirse a rotores desequilibrados, desalineación, engranajes desgastados o fallas en los rodamientos. Haciendo referencia a la tabla a continuación, se conectan los síntomas con los componentes potencialmente defectuosos.
6.2 Extendiendo la Vida Útil de su Soplador Roots
En consecuencia, el mantenimiento preventivo se vuelve lógico y dirigido. Los análisis de aceite regulares advierten sobre el desgaste de engranajes o rodamientos. El monitoreo de vibraciones detecta desequilibrios de manera temprana. La verificación del estado de los sellos previene la contaminación. Adoptar este enfoque proactivo maximiza el tiempo de actividad. También extiende la vida útil del activo.
Tabla de Referencia Técnica: Función de los Componentes y Signos de Falla
| Componente | Función Principal | Signos Comunes de Desgaste / Falla |
|---|---|---|
| Rotores | Mover el aire/gas a través de la cámara. | Aumento de vibración, caída del flujo/presión, golpeteos metálicos. |
| Engranajes de Sincronización | Mantener los rotores sincronizados con precisión. | Chirridos agudos de la caja de engranajes, sobrecalentamiento, contacto eventual de los rotores. |
| Rodamientos | Soportar los ejes giratorios bajo carga. | Ruido de rechinido o retumbo, juego excesivo del eje (movimiento), calor en la carcasa del rodamiento. |
| Sellos | Prevenir fugas de aceite/aire. | Aceite en el aire de descarga/tuberías, fugas de aceite visibles en la carcasa, pérdida de presión. |
7. Conclusión
En resumen, un soplador Roots es una sinfonía de piezas precisamente integradas. Comienza con la carcasa que contiene la presión. Luego, están los rotores sincronizados que mueven el aire. Les siguen los precisos engranajes de sincronización. También están los rodamientos y sellos de soporte. Finalmente, el eje accionado. Cada componente del soplador Roots desempeña un papel crítico. Dominar la función y la interacción de estas piezas internas del soplador Roots es la base para comprender cómo funciona un soplador Roots de manera fiable. Este conocimiento integral le permite operar de manera eficiente, diagnosticar con precisión y mantener de manera efectiva. Todo esto asegura que su soplador ofrezca un rendimiento máximo durante muchos años.
