1. Introducción
Para ingenieros y profesionales de mantenimiento, leer una curva de rendimiento de un soplador Roots es una habilidad fundamental. No es solo un conocimiento técnico. Es un requisito para el éxito operativo.
Seleccionar el soplador equivocado es un error costoso. Una curva mal leída provoca ineficiencias graves. También genera averías frecuentes y desperdicio de energía.
Esta guía desmitifica el gráfico de rendimiento. Este documento resume todas las capacidades del soplador. La curva muestra relaciones complejas entre cuatro variables críticas: Caudal (Q) , Presión (ΔP) , Potencia (BHP) y Velocidad de Rotación (RPM). Dominar estas relaciones es la clave. Así se logra un diseño óptimo y una operación confiable.

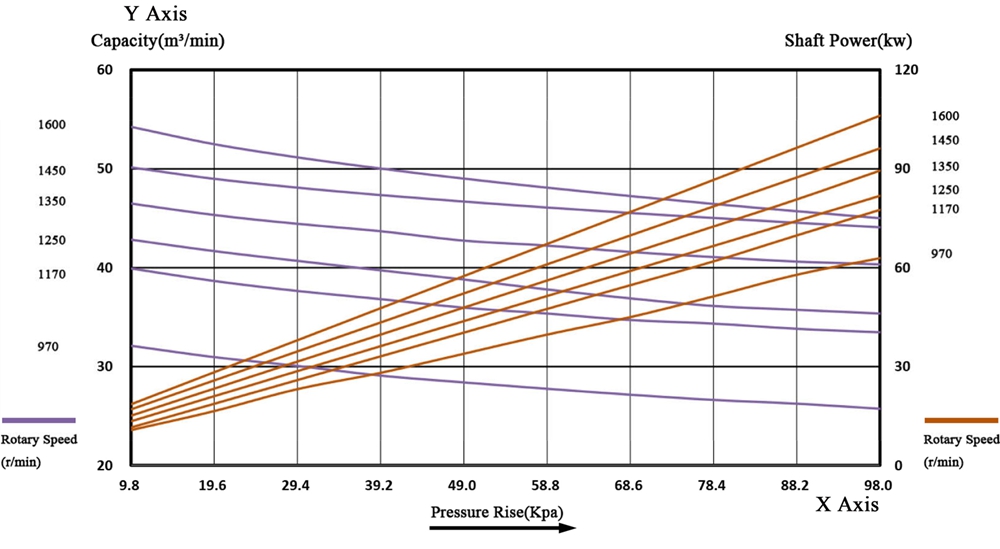

2. Anatomía de una Curva de Rendimiento de Soplador Roots
La curva de rendimiento es un mapa. Para navegarla, primero debe comprender sus coordenadas.
Comprendiendo los Ejes X e Y
La curva estándar usa ejes específicos. Estos definen el rango operativo del equipo.
Presión Diferencial (ΔP): El eje Y representa la Presión Diferencial. Los compresores generan presión absoluta. Los sopladores Roots son diferentes. Son transportadores de aire de desplazamiento positivo. Su función principal es crear una diferencia de presión entre la salida y la entrada. Este ΔP se mide en psi, bar o kPa. Es la resistencia que el soplador debe vencer. Incluye pérdidas en filtros, fricción en tuberías y contrapresión del tanque.
Caudal Volumétrico de Entrada (Q): El eje X representa el Caudal Volumétrico de Entrada. Esto es crucial. Es el caudal del gas en las condiciones de entrada del soplador. Se etiqueta como ICFM (Pies Cúbicos por Minuto en Entrada) o m³/min. Esto difiere del SCFM (Pies Cúbicos Estándar por Minuto). SCFM es el caudal corregido a condiciones estándar de temperatura y presión. Las curvas de rendimiento se basan en ICFM. Confundir ambos es un error común en el dimensionamiento.
BHP (Potencia al Freno): El mapa de caudal-presión incluye líneas superpuestas. Estas indican la Potencia al Freno requerida. El BHP es la potencia mecánica de entrada en el eje del soplador. Se necesita para lograr un caudal y presión determinados. Este valor es esencial. Ayuda a seleccionar el motor adecuado. También asegura que no se sobrecargue.
3. Relaciones Clave que Debe Conocer
La forma de las curvas revela la física fundamental del soplador Roots.
Cómo Interactúan la Velocidad, la Presión y el Caudal

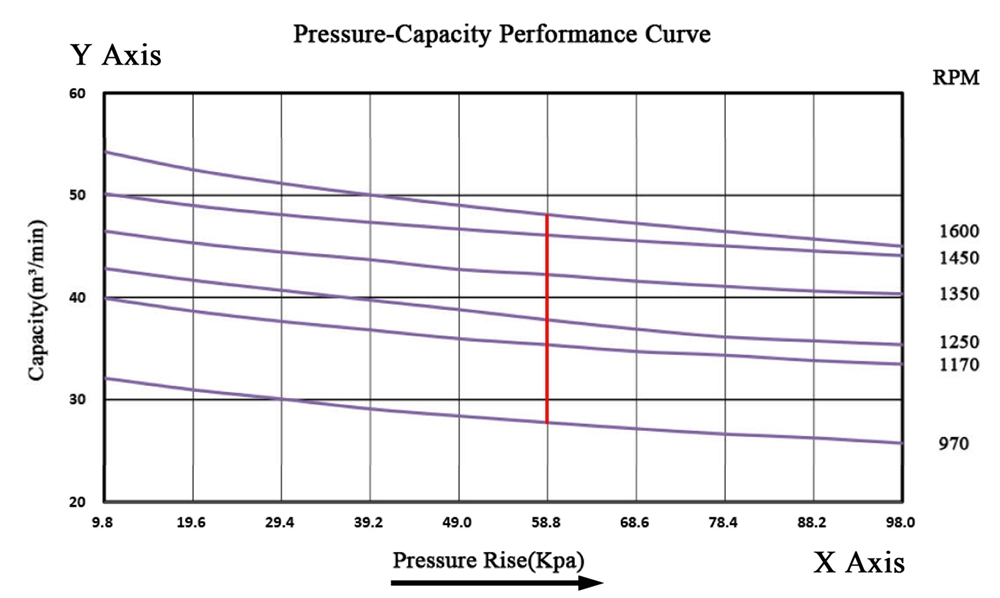

Caudal vs. Velocidad (Relación Lineal): Para un soplador dado, el caudal teórico es directamente proporcional a su velocidad (RPM). Un soplador Roots desplaza un volumen fijo de aire con cada revolución. Si duplica las RPM, duplica el caudal teórico. En el gráfico, esto se ve como líneas casi verticales y paralelas para diferentes RPM.
Deslizamiento (Slip) y Eficiencia Volumétrica: ¿Por qué las líneas de RPM no son perfectamente verticales? La respuesta es el Deslizamiento. Es la fuga interna de gas. El gas se escapa desde el lado de salida (alta presión) hacia el lado de entrada (baja presión). Esto ocurre a través de los espacios libres entre los rotores y la carcasa.
A medida que aumenta la presión de salida (ΔP), la fuerza impulsora de esta fuga también aumenta. Por eso el caudal real entregado es menor que el desplazamiento teórico. Las líneas de RPM se curvan ligeramente hacia la izquierda a presiones más altas. La eficiencia volumétrica es la relación entre el caudal real y el teórico. Esta eficiencia disminuye a medida que aumenta la presión.
Aumento de Temperatura: Esta es una relación crítica. A menudo se pasa por alto. El trabajo de comprimir el gas genera calor. Incluso en un proceso casi adiabático. Además, la fricción mecánica añade más calor. Cuanto mayor es el ΔP, mayor es el incremento de temperatura.
Los gráficos de rendimiento suelen incluir una línea de “Temperatura Máxima Admisible”. También pueden mostrar un “Límite de Aumento de Temperatura”. Operar cerca de esta línea es peligroso. Superarla es aún peor. Puede provocar desgaste prematuro. También causa problemas de expansión térmica. En unidades lubricadas, puede degradar el aceite.
4. Paso a Paso: Cómo Graficar su Requerimiento
Apliquemos este conocimiento. Encontremos el punto de operación de su soplador.
Encontrando su Punto de Operación en el Gráfico
Siga este proceso numerado. Así dimensionará o verificará su selección de soplador con precisión:

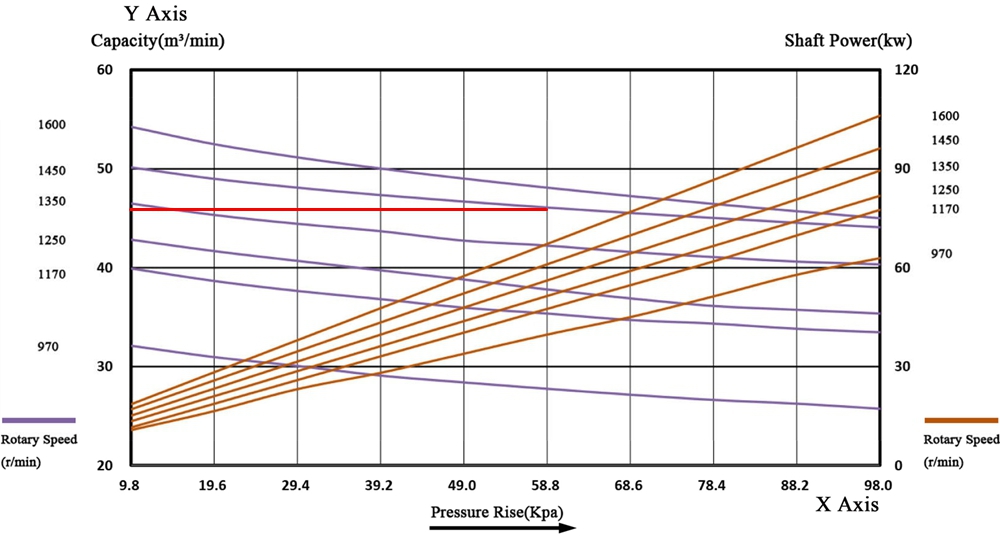

- Determine su Presión Objetivo (ΔP): Calcule la resistencia total del sistema. Su soplador debe vencer esta resistencia. Incluya todas las caídas de presión. Considere filtros, tuberías, válvulas y la presión estática del recipiente.
- Determine su Caudal Requerido (ICFM): Especifique el caudal volumétrico necesario para su proceso. Hágalo en las condiciones de entrada previstas del soplador. Considere temperatura, presión y humedad.

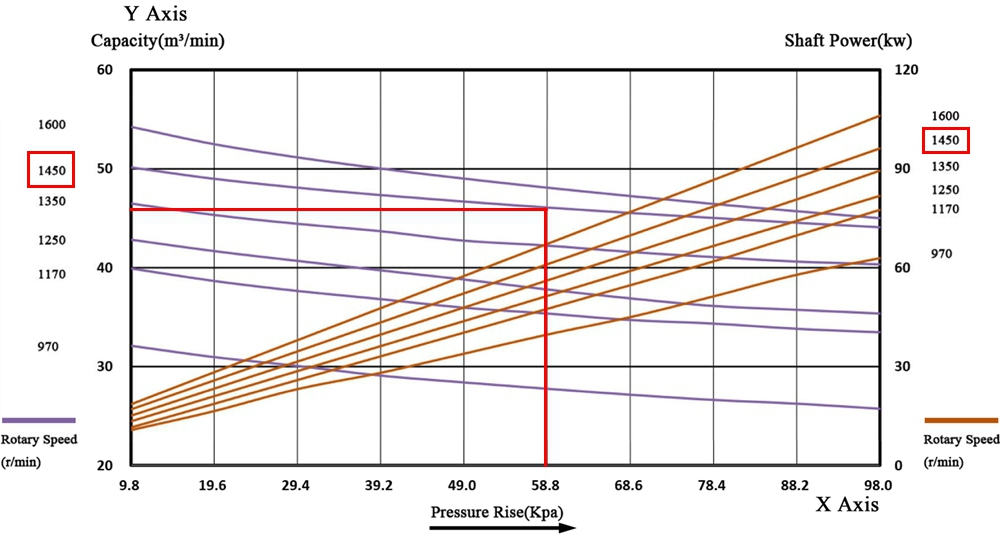

- Localice la Intersección: Busque en el gráfico la línea vertical. Corresponde a su caudal requerido (Paso 2). Sígalo hacia arriba. Encuentre la línea horizontal. Corresponde a su presión objetivo (Paso 1). La intersección de ambas líneas es su Punto de Operación objetivo.

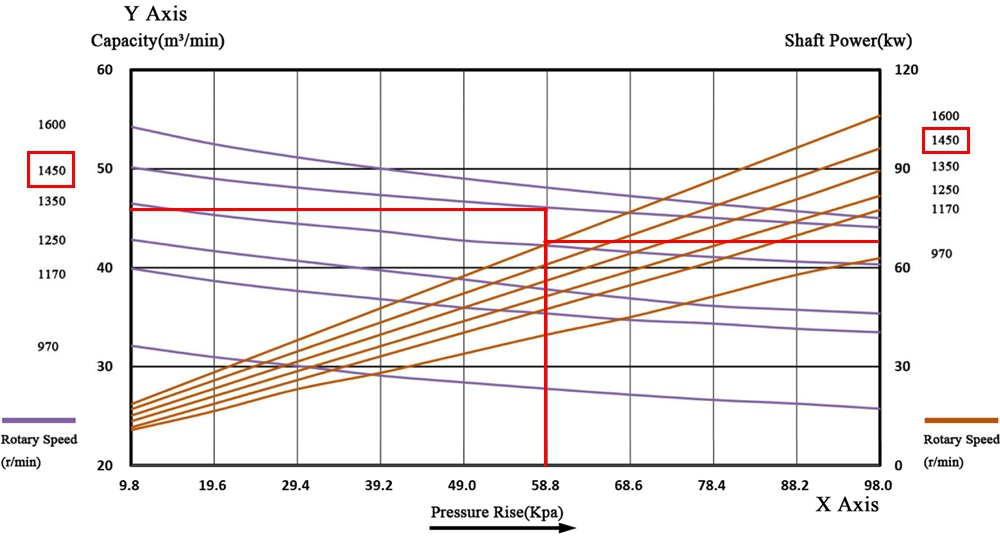

- Lea la Potencia y RPM Requeridas: Desde el punto de operación, identifique la curva de RPM. Puede estar sobre una curva o entre dos (interpole si es necesario). Luego lea horizontalmente hacia el eje de potencia (BHP). Encuentre la potencia en el eje requerida para esa condición exacta.
5. Factores Críticos que Desplazan la Curva
La curva publicada se basa en condiciones estándar. Las condiciones reales de su sitio “desplazarán” el rendimiento efectivo.
Ajustes Ambientales y del Sitio
Altitud y Presión de Entrada: A mayor altitud, menor presión atmosférica. Un soplador Roots es un dispositivo volumétrico. Seguirá aspirando el mismo volumen (ICFM). Pero la masa de aire será menor. El aire es menos denso a gran altitud. La masa de aire determina el efecto real del proceso. Por eso debe corregir por densidad. Así asegura entregar el caudal másico requerido. En efecto, para el mismo ICFM, la capacidad de trabajo del soplador se reduce.
Cambios en la Temperatura de Entrada: El aire frío es más denso que el aire caliente. En invierno, el soplador aspirará un caudal másico mayor. Esto ocurre para el mismo ICFM. En comparación con un día caluroso de verano, la diferencia es significativa. El motor puede sobrecargarse. Siempre considere las variaciones estacionales de temperatura.
Gravedad Específica (Tipo de Gas): ¿Mueve un gas diferente al aire estándar? Por ejemplo, metano o nitrógeno. Su densidad (Gravedad Específica) cambia drásticamente el requisito de potencia. La curva de caudal-presión permanece casi sin cambios. Esto se aplica a un soplador volumétrico. Pero la curva de Potencia al Freno (BHP) debe ajustarse. La potencia es directamente proporcional a la densidad del gas. Un gas más pesado requiere más potencia.
6. Señales de Alerta Comunes a las que Debe Prestar Atención
Una curva no solo muestra dónde operar. También le advierte dónde no operar.
Leyendo entre Líneas: Evitando Fallas
- Punto Muerto / Sobrepresión: Toda curva tiene un límite de presión máxima. Se llama “punto de corte” o “punto muerto”. Operar más allá de este punto no proporciona caudal adicional. Al contrario, crea estrés excesivo, calor y desgaste. Esto lleva a una falla rápida del equipo.
- Sobrecarga del Motor: El BHP requerido en su punto de operación es crítico. Siempre debe estar por debajo de la potencia nominal de su motor. Incluya un factor de servicio adecuado. Si el punto de operación se sitúa sobre una línea de BHP superior a la capacidad del motor, hay un problema. Esto provoca disparos de interruptores. También quema los devanados del motor.
7. Conclusión
Una curva de rendimiento de un soplador Roots es un documento vivo. No es estática. Compare periódicamente los datos reales de su sistema con la curva original. Mida el consumo de amperaje, la temperatura de salida y el caudal entregado. Esta comparación es una poderosa herramienta de mantenimiento predictivo.
Puede revelar problemas a tiempo. Por ejemplo, ensuciamiento, obstrucción de filtros o desgaste interno. Así evita tiempos de inactividad no planificados.
En resumen, aprender a leer estas curvas con fluidez no es un ejercicio académico. Es una práctica crítica. Se traduce directamente en beneficios concretos: mayor vida útil del equipo, consumo energético optimizado y confiabilidad del proceso garantizada.
