El biogás es un componente fundamental de la matriz energética renovable, pero sus características únicas—alto contenido de metano, humedad y sulfuro de hidrógeno corrosivo—lo convierten en un desafío de ingeniería significativo. En el corazón de la mayoría de los sistemas de digestión anaeróbica se encuentra el soplador Roots. Sin embargo, seleccionar y operar estos sopladores de desplazamiento positivo en aplicaciones de biogás exige un enfoque estricto en la seguridad y la durabilidad. Esta guía explora las normas de seguridad esenciales y los factores de rendimiento necesarios para una operación fiable de los sopladores Roots en entornos de biogás.
El Rol de los Sopladores Roots en las Cadenas de Valor del Biogás
Los sopladores Roots, también conocidos como sopladores de lóbulos rotativos, son los caballos de batalla del manejo de gases a baja presión. En una instalación de biogás, cumplen varias funciones críticas que determinan la eficiencia de todo el proceso.
Transporte de Biogás Crudo desde los Digestores Anaeróbicos
El biogás se genera a presión casi atmosférica dentro del digestor. Para mover este gas hacia las unidades de almacenamiento o procesamiento, un soplador Roots proporciona la succión y la presión positiva necesarias para superar las caídas de presión en los sistemas de tuberías.
Aumento de Presión para Generadores y Antorchas de Biogás
Mientras que los sistemas de mejora (como la separación por membranas) suelen requerir alta presión, la combustión de gas crudo en unidades de cogeneración (CHP) o antorchas requiere una presión estable y elevada. Los sopladores reforzadores de biogás aseguran que los motores reciban un flujo constante, independientemente de las fluctuaciones en el digestor.
Por qué se Prefiere el Desplazamiento Positivo (Roots) sobre el Centrífugo para Biogás
A diferencia de los ventiladores centrífugos, los sopladores Roots proporcionan un volumen de flujo constante frente a una presión variable del sistema. Esta característica de “desplazamiento positivo” es vital para el biogás, donde las presiones del sistema pueden fluctuar debido a la carga de los filtros o los ciclos de los quemadores. Además, son más tolerantes a los golpes de líquido y al condensado que la maquinaria turbo de alta velocidad.
Factores Críticos de Seguridad para el Manejo de Biogás
El biogás se compone principalmente de metano ($CH_4$), un gas altamente explosivo, y sulfuro de hidrógeno ($H_2S$), un agente tóxico y corrosivo. La seguridad debe ser el criterio de diseño principal.
Normas a Prueba de Explosiones: Comprendiendo los Requisitos ATEX e IECEx
Los motores eléctricos estándar son fuentes de ignición. En un entorno de biogás, donde las fugas pueden crear atmósferas explosivas, los sopladores deben cumplir con regulaciones estrictas.
- ATEX (Directiva UE): Si su proyecto está en Europa o sigue las normas de la UE, el motor del soplador y cualquier componente eléctrico deben tener certificación ATEX.
- IECEx (Internacional): Para proyectos en Asia, Oriente Medio o América, la certificación IECEx garantiza que el equipo es seguro para atmósferas de gas explosivo (clasificaciones Zona 1 o Zona 2).
Prevención de Fugas de Gas: Tecnologías de Sellado Avanzadas
El eje que conecta el motor con los lóbulos atraviesa la carcasa del soplador—este es un punto de fuga primario.
- Sellos Mecánicos Dobles: Para biogás, los Sellos Mecánicos Dobles son el estándar de oro. Crean una cámara sellada entre el gas del proceso y la atmósfera, a menudo lavada con un fluido barrera (como aceite o agua) para garantizar cero emisiones fugitivas. Esto evita que el gas explosivo escape y que el aire atmosférico entre al sistema (lo que podría crear una mezcla oxidante explosiva).
Integración de Apagallamas y Válvulas Antirretorno
Un soplador Roots puede convertirse en una fuente de ignición si una partícula extraña entra en la cámara de compresión. Si bien el soplador en sí no produce chispas, el diseño del sistema debe incluir:
- Apagallamas: Instalados en la línea de succión y descarga para detener el avance de un frente de llama hacia el digestor o hacia la sala de motores.
- Válvulas Antirretorno (de retención): Esenciales para evitar la rotación inversa y el reflujo de gas si el soplador se detiene inesperadamente, lo que podría presurizar los componentes aguas arriba de baja presión.
Factores de Rendimiento: Durabilidad en Entornos Agresivos
Más allá de la seguridad, la rentabilidad de una planta de biogás depende del tiempo de actividad. Los sopladores Roots deben soportar entornos químicamente agresivos.
Resistencia a la Corrosión: Manejo del Sulfuro de Hidrógeno ($H_2S$) y la Humedad
El biogás crudo está saturado de vapor de agua y contiene $H_2S$, que forma ácido sulfúrico al combinarse con el condensado.
- Selección de Materiales: La carcasa y los rotores deben estar protegidos. Las bombas de vacío de biogás resistentes a la corrosión de alta calidad suelen incluir:
- Niquelado: Proporciona una barrera dura y no porosa contra el ataque ácido.
- Recubrimientos Epóxicos: Pinturas epóxicas de alto espesor que aíslan la fundición del gas corrosivo.
- Ejes de Acero Inoxidable: Para prevenir picaduras y agarrotamiento en los puntos de sellado.
Gestión de Holguras de Precisión para una Presión de Salida Estable
La eficiencia en un soplador Roots depende de las holguras internas entre los lóbulos y la carcasa. En el servicio de biogás, debe tenerse en cuenta la expansión térmica. Los diseños modernos utilizan mecanizado de precisión para mantener holguras ajustadas incluso al manejar gas caliente y saturado, asegurando un deslizamiento mínimo (pérdida de eficiencia) y una presión de salida estable.
Eficiencia Energética y Control de Velocidad Variable (VFD)
La producción de biogás no es constante; varía según la materia prima y la hora del día.
- Variador de Frecuencia (VFD): Instalar un VFD permite que la velocidad del soplador coincida con la tasa de producción de gas. Esto no solo ahorra una cantidad significativa de energía, sino que también reduce el desgaste mecánico por los ciclos constantes de arranque-parada y evita que el exceso de gas sea quemado por sobrebombeo.
Comparativa de Especificaciones Técnicas (Tabla)
Elegir la configuración correcta es fundamental. A continuación, se comparan las tecnologías de sellado más comunes en sopladores para biogás.
| Característica | Empaquetadura Estándar | Sello Mecánico Simple | Sello Mecánico Doble (Recomendado) |
|---|---|---|---|
| Potencial de Fuga | Alto (diseñado para fugas leves como lubricación) | Bajo | Cero (Cero Emisiones Fugitivas) |
| Mantenimiento | Ajuste y reemplazo frecuentes | Moderado | Bajo (el sistema de fluido barrera monitorea el estado) |
| Compatibilidad con Gas | Gas seco o ligeramente sucio | Gas limpio y seco | Gas húmedo, sucio y corrosivo (biogás) |
| Seguridad para ATEX | No apto para gases explosivos | Aceptable con monitorización | Requerido para zonas de alto riesgo por $H_2S$ |
Mejores Prácticas de Mantenimiento para la Longevidad
Incluso el equipo más robusto requiere vigilancia. Para maximizar la vida útil de su soplador reforzador de biogás, implemente estas prácticas.
Monitoreo de Niveles de Aceite y Patrones de Vibración
La caja de cambios y los rodamientos se lubrican con aceite. Los controles regulares del nivel de aceite son obligatorios. Además, el análisis de vibraciones puede detectar:
- Desgaste de Rodamientos: Signos tempranos de fallo.
- Desequilibrio del Rotor: Causado a menudo por incrustaciones o golpes de líquido que dañan los rotores.
- Desalineación: Entre el motor y el soplador.
Inspección Regular de los Recubrimientos Especializados para Biogás
Incluso con niquelado o recubrimientos epóxicos, pueden desarrollarse microporos. Durante el mantenimiento anual, inspeccione las superficies del rotor. Si se observa óxido o picaduras, la capa protectora se ha visto comprometida y debe ser reparada de inmediato para evitar un agarrotamiento catastrófico del rotor.
Gestión del Condensado en la Cámara del Soplador
A medida que el biogás cálido y saturado se enfría en el soplador y las tuberías, se forma condensado. Si se acumula en la carcasa del soplador, puede causar bloqueo hidráulico (si es excesivo) o acelerar la corrosión. Asegúrese de que los tapones de drenaje en los puntos más bajos del soplador sean revisados y que el sistema incluya trampas de condensado automáticas.

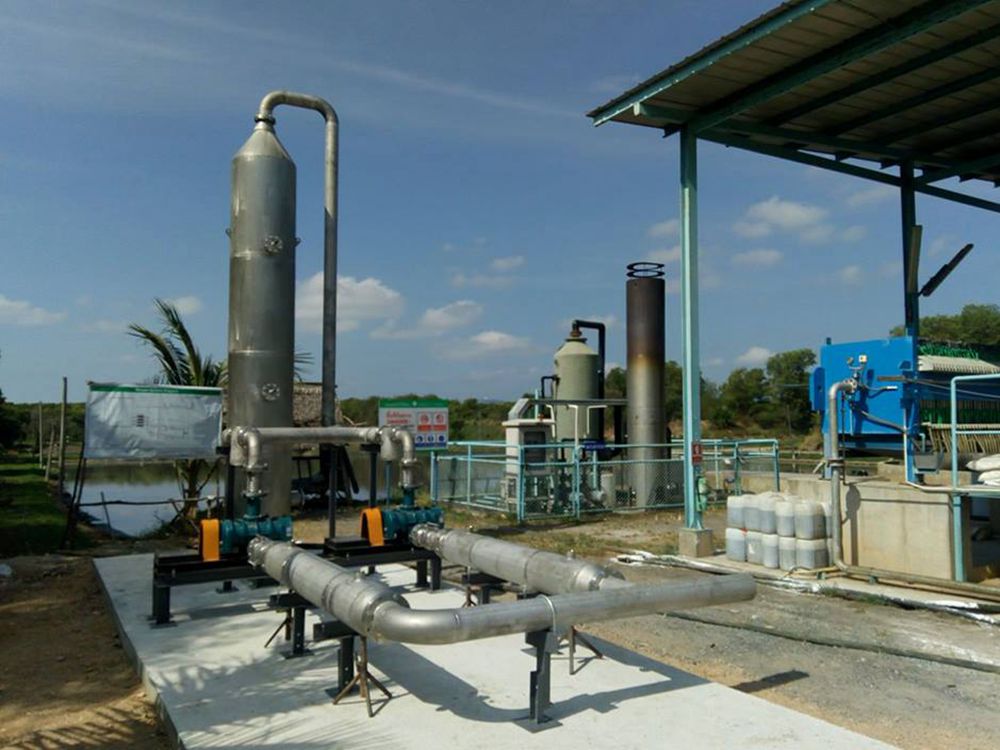

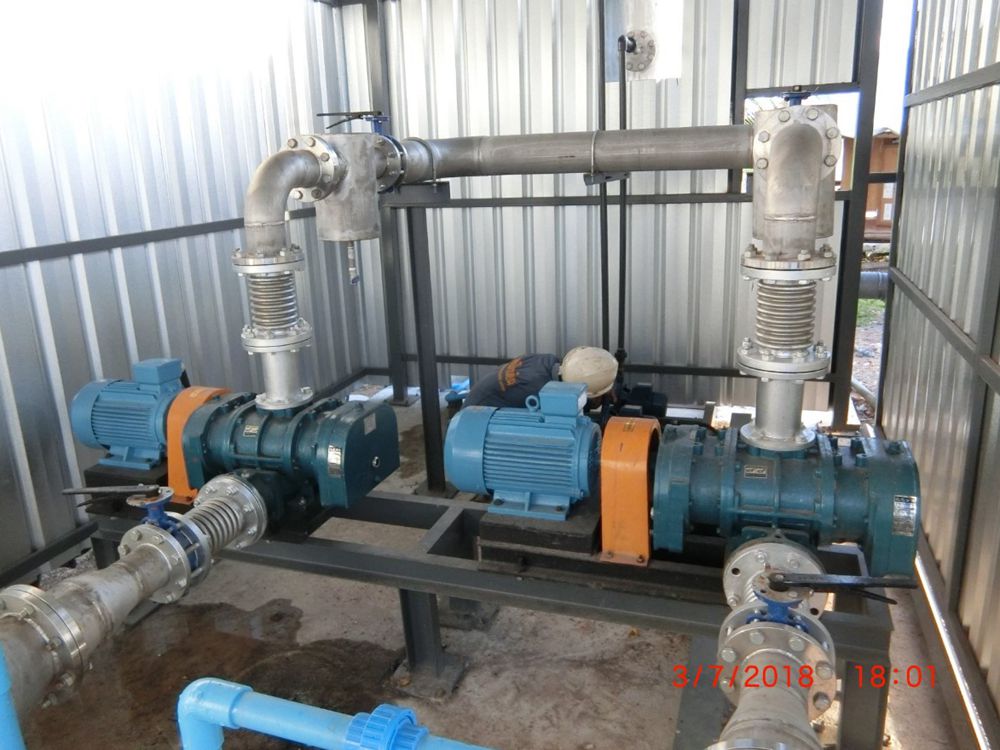

Caso Práctico: Optimización del Flujo de Biogás de Efluentes de POME en el Sudeste Asiático
Una planta de aceite de palma en Sumatra, Indonesia, sufría averías frecuentes de sopladores estándar debido a los altos niveles de $H_2S$ (> 2000 ppm) provenientes de sus lagunas de POME (Efluente de la Industria del Aceite de Palma).
El cliente optó por nuestros sopladores Roots de servicio pesado, que incluyen:
- Motores a Prueba de Explosiones con Certificación IECEx.
- Rotores Niquelados para máxima resistencia a ácidos.
- Sellos Mecánicos Dobles con sistema de lubricación por aceite.
Resultado: El tiempo de actividad aumentó del 70% al 98%, y los intervalos de mantenimiento se extendieron de 3 meses a más de 12 meses, lo que demuestra que invertir en tecnología resistente a la corrosión se traduce en una reducción del tiempo de inactividad.
Conclusión: Cómo Elegir un Socio Confiable para su Proyecto de Biogás
Los sopladores Roots no son meros accesorios; son componentes críticos de seguridad y rendimiento en cualquier sistema de biogás. Al priorizar la certificación ATEX/IECEx, los sellos mecánicos dobles y los recubrimientos robustos resistentes a la corrosión, garantiza la seguridad de su personal y la rentabilidad de su operación.
Al planificar su próximo proyecto de biogás—ya sea en tratamiento de aguas residuales, agricultura o residuos industriales—asóciese con un fabricante que comprenda la química del biogás y la física del desplazamiento positivo.
