Guía Definitiva para la Lubricación de Sopladores Roots: Selección de Aceite, Intervalos de Cambio y Solución de Problemas

Más del 70% de las fallas prematuras en sopladores de desplazamiento positivo se deben a una lubricación inadecuada o a una selección incorrecta del aceite. Para los ingenieros de planta y gerentes de mantenimiento, comprender los matices de la lubricación de sopladores no se trata solo de mantenimiento, sino de prevenir fallas catastróficas, reducir el tiempo de inactividad y maximizar el ROI.

Esta guía proporciona un análisis exhaustivo y basado en especificaciones OEM sobre la lubricación de sopladores Roots. Cubriremos todo, desde la selección de viscosidad ISO y la economía de los aceites sintéticos hasta procedimientos de cambio paso a paso y tablas de referencia cruzada de productos aprobados.

1. Comprendiendo la Dinámica de Lubricación de los Sopladores Roots

Para solucionar problemas o realizar el mantenimiento correctamente, primero debe comprender las dos zonas de lubricación distintas dentro de la máquina.

Lubricación del Lado de Engranajes vs. Lado de Accionamiento

Los sopladores Roots tienen dos secciones críticas con diferentes requisitos de lubricación:

• Lado de Engranajes (Lado de Engranajes de Sincronización): Este lado aloja los engranajes de sincronización de precisión que mantienen los dos rotores sincronizados. Casi universalmente está lubricado con aceite. El baño de aceite enfría los engranajes y proporciona una película protectora contra el desgaste.

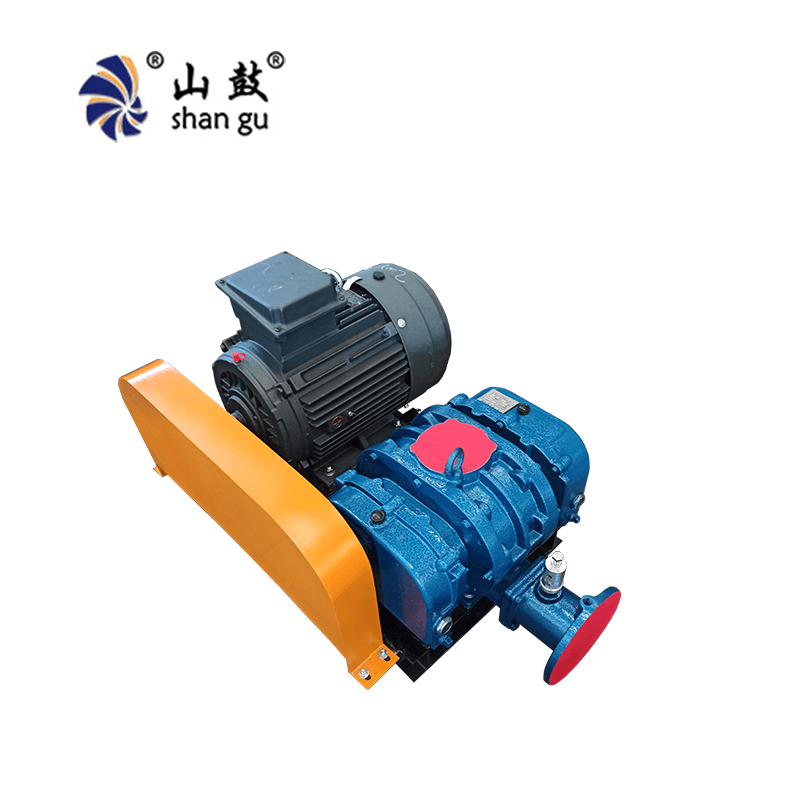

• Lado de Accionamiento (Lado de Extensión del Eje): Tradicionalmente, este lado utilizaba lubricación con grasa para el rodamiento. Sin embargo, los diseños modernos de “doble salpicadura” (DSL) ahora utilizan lubricación con aceite en ambos extremos para mejorar el enfriamiento y la longevidad. Identificar qué sistema utiliza su soplador es el primer paso.

El Papel de los Lubricantes en los Sopladores de Desplazamiento Positivo

Los lubricantes industriales en un soplador Roots realizan cuatro funciones críticas más allá de la simple reducción de fricción:

1. Disipación de Calor: El aceite lubricante transporta el calor fuera del engranaje y los rodamientos.
2. Sellado de la Holgura del Rotor: La película de aceite contribuye al sellado interno entre los rotores y la carcasa, mejorando la eficiencia volumétrica.
3. Amortiguación de Cavitación: La lubricación adecuada absorbe las cargas de choque de las pulsaciones de presión.
4. Protección contra la Corrosión: Previene la formación de óxido en los componentes ferrosos internos durante los períodos de inactividad.

2. Cómo Seleccionar el Aceite Correcto para el Soplador: Viscosidad y Especificaciones

Esta sección se dirige a la palabra clave de alta intención Roots blower oil selection (selección de aceite para soplador Roots). Elegir el aceite incorrecto es la ruta más rápida a una reconstrucción del soplador.

Por Qué los Aceites R&O No Detergentes No Son Negociables

Esta es una regla crítica: Nunca use aceite de motor automotriz en un soplador Roots.

Los aceites de motor contienen detergentes que mantienen los contaminantes en suspensión. En un soplador, estos detergentes evitarán que el agua se separe, causando que se emulsione con el aceite y destruya las superficies de los rodamientos. Debe usar un aceite de engranajes industrial No Detergente, con inhibidores de Óxido y Oxidación (R&O).

• Química Aprobada: Aceite mineral ISO VG 150, 220 o 320 con aditivos antiespumantes.
• Estándar de Referencia: Aceite de engranajes industrial de carga media L-CKC220 según JB/T 8831-2001.

Temperatura Ambiente vs. Grados de Viscosidad ISO (VG)

La temperatura ambiente de operación dicta la viscosidad requerida del aceite. Usar un aceite demasiado espeso causará cavitación y sobrecalentamiento. Demasiado delgado, y arriesga contacto metal con metal.

Consulte la tabla a continuación para sistemas lubricados por salpicadura:

Caso Especial: Para modelos de soplador Roots enfriados por aire de alta presión (HPAC) (series RSR, MJSR), un aceite sintético 3007 LN220 es obligatorio independientemente de la temperatura ambiente debido a las elevadas temperaturas internas de operación.

Aceite Sintético vs. Aceite Mineral para Sopladores: Desglose del ROI

Aunque el aceite mineral (ISO VG 150/220) es aceptable para servicio estándar, los lubricantes sintéticos ofrecen un retorno de inversión convincente para operación continua.

3. Vida Útil del Aceite e Intervalos Óptimos de Cambio

Capturando la palabra clave de cola larga roots blower oil change interval (intervalo de cambio de aceite del soplador Roots), esta sección proporciona reglas de programación procesables.

El Enjuague Inicial de 100 Horas de Asentamiento

Para un soplador nuevo o uno que haya sido sometido a una reparación mayor (engranajes/rodamientos nuevos):

1. Llene con el aceite ISO VG especificado.
2. Opere el soplador durante 100 horas bajo carga normal.
3. Drene inmediatamente mientras esté caliente. El aceite inicial contendrá partículas microscópicas de desgaste del asentamiento de engranajes y rodamientos.
4. Enjuague, limpie los tapones de drenaje magnéticos y rellene con aceite fresco para la vida de servicio estándar.

Cálculo de la Vida Útil Basado en Temperaturas de Operación

La “regla de los tres meses” es una guía, pero la vida real del aceite es una función de la temperatura.

• La Regla General: Por cada 15-18°F (8-10°C) de aumento en la temperatura del cárter de aceite por encima de la línea base de 180°F (82°C), la vida de servicio del aceite se reduce a la mitad.
• Fórmula de Estimación: Temperatura Aproximada del Aceite ≈ Temperatura de Descarga × 0.8.

Límites OEM (Según Sus Datos Técnicos):

• Aceite Mineral: Temperatura máx. del aceite 149°F (65°C). Temperatura máx. del rodamiento 203°F (95°C).
• Aceite Sintético (modelos HPAC): Temperatura máx. del aceite 239°F (115°C). Temperatura máx. del rodamiento 293°F (145°C).

Si la temperatura de su aceite excede regularmente los 200°F (93°C), cambie a un sintético total para evitar la carbonización y la formación de barniz.

4. Requisitos de Lubricación con Grasa para Sopladores Roots

Para extremos de accionamiento con grasa única y aplicaciones específicas de alta temperatura, la selección correcta de grasa es obligatoria.

La Advertencia Crítica: Compatibilidad de Grasa Púrpura vs. Marrón

Las especificaciones OEM han cambiado, creando un riesgo importante de incompatibilidad.

• Especificación Moderna (Posterior a 2016): ROOTS™ Synthetic Grease (Púrpura). Una grasa sintética basada en poliurea o aluminio complejo.
• Especificación Antigua (Anterior a 2016): Grasa basada en Bentonita/Arcilla (Marrón/Beige). ej., Shell Gadus S2 U1000.

⚠️ ADVERTENCIA CRÍTICA: La grasa sintética púrpura y la grasa marrón basada en arcilla son químicamente incompatibles. Mezclarlas causará que la estructura del jabón se descomponga, lo que provocará una separación inmediata de la grasa, sangrado de aceite, inanición del rodamiento y agarrotamiento.

Lubricantes Prohibidos: Por Qué la Grasa de Litio Está Prohibida

Las grasas estándar a base de litio (la mayoría de las grasas automotrices multiusos comunes) están estrictamente prohibidas en los rodamientos de sopladores Roots.

• ¿Por qué? Las grasas de litio carecen de la estabilidad a alta temperatura y resistencia al cizallamiento requeridas para los rodamientos del lado de accionamiento del soplador. Se derretirán, migrarán hacia el lado de los engranajes y causarán fallas en los sellos de aceite y sobrecalentamiento de los rodamientos.
• Alternativas Aprobadas: Use solo la grasa sintética a base de litio ZL-3H especificada por el OEM o las grasas de complejo de poliurea recomendadas.

5. Guía Paso a Paso: Cómo Cambiar de Forma Segura el Aceite del Soplador Roots

Esta sección de “Cómo hacer” de alto CTR está optimizada para Fragmentos Destacados de Google.

5.1: Preparación Pre-Drenaje y Bloqueo de Seguridad (LOTO)

• Opere el soplador durante 10-15 minutos para calentar el aceite (reduce la viscosidad para un drenaje completo).
• Realice el Bloqueo/Etiquetado (LOTO). Aísle y descargue toda la presión del sistema.
• Coloque una bandeja de drenaje adecuada debajo del extremo de engranajes (cárter principal).

5.2: Drenaje e Inspección del Aceite Usado en Busca de Contaminantes

• Retire el tapón de drenaje inferior. Permita que el aceite drene completamente.
• Inspeccione el aceite:
  • Lechoso/Turbio: Contaminación con agua (condensación o fuga de refrigerante).
  • Partículas metálicas (brillo): Desgaste de engranajes o descamación de rodamientos. Se requiere investigación inmediata.
  • Negro/Lodo: Degradación térmica o edad excesiva.

5.3: Limpieza de Tapones de Drenaje Magnéticos

• Todos los tapones de drenaje OEM son magnéticos. Limpie el tapón de cualquier lodo metálico o “pelusa” fina.
• Una pequeña cantidad de pasta fina es normal. Cualquier trozo duro o escama es una señal de alerta.

5.4: Relleno Hasta la Línea Central Exacta del Visor de Aceite

• Reemplace y apriete el tapón de drenaje.
• Retire el puerto de llenado/respiradero en la parte superior de la carcasa de engranajes.
• Agregue lentamente el aceite ISO VG recomendado.
• Crítico: Llene hasta que el nivel de aceite alcance el punto rojo central del visor de aceite.

• ⚠️ Sobrellenado: Causa pérdidas por agitación, aireación, sobrecalentamiento y fuga de sellos.
• ⚠️ Subllenado: Provoca inanición de engranajes, aumento del desgaste y eventual agarrotamiento.

6. Solución de Problemas Comunes de Fallas de Lubricación en Sopladores

Dirigiéndose a palabras clave de cola larga de “solución de problemas” para capturar ingenieros que están resolviendo fallas activamente.

¿Por Qué Mi Aceite de Soplador se Vuelve Negro o Lechoso?

Diagnóstico de Fugas de Aceite del Lado de Engranajes y Fallas de Sellos

Una fuga de aceite rara vez es solo un “sello defectuoso”. Indica un problema del sistema.

• Fuga del Sello del Eje: A menudo causada por el uso de aditivos de aceite incompatibles (ej., ciertos grados Mobil SHC) que hinchan o degradan los sellos labiales de Buna-N o FKM.
• Respiradero Expulsando Aceite: Indica sobrellenado o aireación excesiva. Verifique primero el nivel de aceite.
• Línea de Descarga Transportando Aceite: Esto apunta a un sello de anillo de pistón interno fallido, permitiendo que el aceite del lado de engranajes sople más allá del eje del rotor y hacia la corriente de descarga.

7. Productos Aprobados por OEM y Mercado de Referencia Cruzada de Sintéticos

Capturando la intención de investigación comercial para gerentes de compras.

Conclusión y Lista de Verificación de Mantenimiento

Dominar la lubricación de sopladores Roots se trata de seguir las especificaciones OEM y comprender la física del calor y la contaminación. Al seleccionar el ISO VG correcto según su temperatura ambiente, respetar el requisito no detergente y adherirse a la regla de asentamiento de 100 horas, puede lograr de manera confiable más de 15 años de vida útil de su equipo.

Lista de Verificación Diaria del Operador:

• Visual: Nivel de aceite dentro de la línea central del visor.
• Auditivo: Sin ruidos anormales de agitación o golpeteo del lado de engranajes.
• Térmico: Temperatura del cárter de aceite registrada diariamente (alerta si >200°F / 93°C para aceite mineral).
• Sellos: Sin fugas visibles alrededor del eje o juntas de la carcasa.

Para una demostración visual del procedimiento de mantenimiento real y cómo gestionar con precisión los niveles de fluido, vea este video tutorial sobre cómo cambiar el aceite en un soplador de doble salpicadura. Proporciona una excelente visión práctica del manejo de modelos DSL modernos y la identificación correcta de los extremos de engranajes y accionamiento.
