El manejo moderno de granos exige pureza absoluta. El trigo, el maíz, el arroz y la cebada son sensibles a la contaminación. Esta puede venir de lubricantes, polvo o granos rotos. Cualquier contaminación provoca retiros de producto y pérdidas económicas. Esta guía explica cómo lograr cero contaminación en el transporte neumático de granos. Se enfoca en el diseño libre de aceite, la integración del sistema y el mantenimiento.
1. El Desafío Crítico de la Contaminación en el Manejo de Granos
[Insertar Imagen: Vista microscópica de un grano con grietas y contaminación superficial – Texto alternativo: “Daño al grano y contaminación superficial por transporte inadecuado”]
1.1: Fuentes Comunes de Contaminación: Aceite, Polvo y Materia Extraña
La contaminación del grano proviene de tres fuentes principales. En primer lugar, están las fugas de aceite de lóbulos rotativos o cajas de engranajes. También aparece el polvo fino, generado por el impacto entre granos o contra las paredes. Por último, se encuentra la materia extraña, como óxido o residuos de lotes anteriores.
1.2: El Impacto de la Degradación del Material (Rotura de Granos) en la Calidad
Los granos rotos reducen el rendimiento general. También aceleran el deterioro, porque el endospermo expuesto atrae insectos y moho. En la molienda de harina, el exceso de finos altera la masa. En el manejo de semillas, la rotura destruye la germinación.
1.3: Normas de Seguridad Alimentaria y Cumplimiento (FDA/ISO)
Las normas FDA 21 CFR Parte 117 e ISO 22000 exigen superficies seguras. El aire de transporte no debe introducir ningún peligro. Los sistemas neumáticos deben demostrar suministro de aire libre de aceite. También deben ser limpiables para evitar la contaminación cruzada.
2. Por Qué se Prefieren los Sopladores Roots para el Transporte Limpio de Granos
2.1: El Principio de Desplazamiento Positivo: Flujo de Aire y Presión Estables
Los ventiladores centrífugos funcionan de forma distinta. Los sopladores Roots son de desplazamiento positivo. Entregan un volumen constante de aire, sin importar las variaciones de presión aguas abajo. Este flujo estable mantiene una relación material-aire consistente. Así se evitan los picos de velocidad que rompen los granos.
2.2: Diseño Libre de Aceite: Protegiendo los Granos de la Filtración de Lubricante

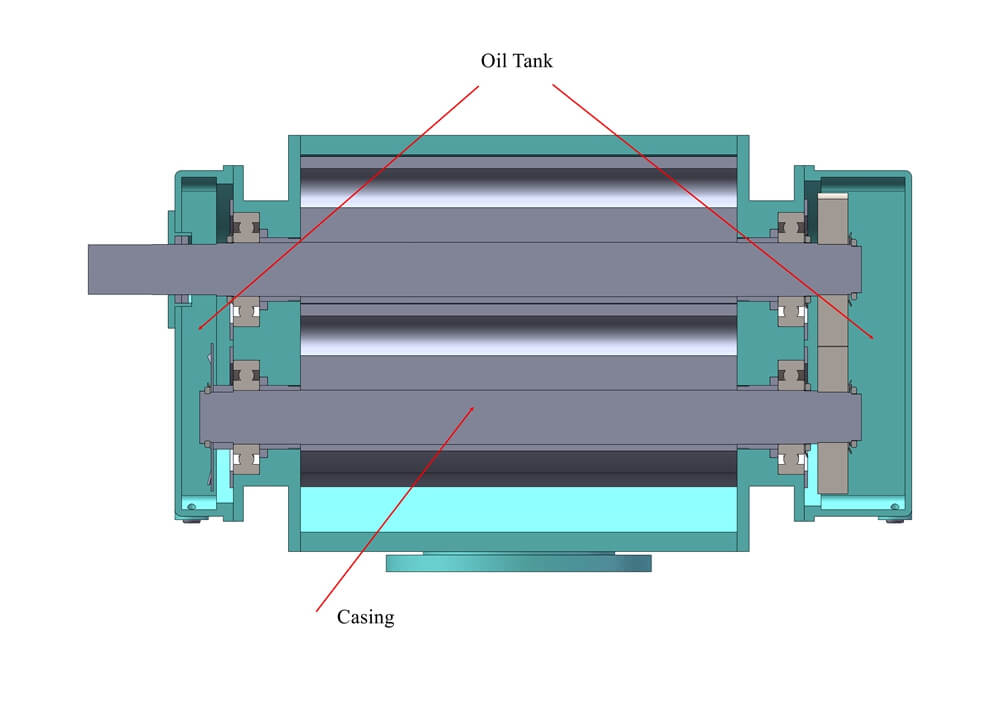

Un soplador Roots libre de aceite separa físicamente dos cámaras. La carcasa de engranajes contiene el aceite lubricante. La cámara de compresión de aire está completamente separada. Esto se logra con tres elementos:
- Sellos de laberinto en los ejes del rotor.
- Un respiradero atmosférico que drena fugas al exterior.
- Sellos sin contacto de base carbono o teflón.
2.3: Gestión Térmica: Previniendo el Daño por Calor a Granos Sensibles
Las temperaturas altas de salida (>100°C) dañan los granos. Pueden desnaturalizar proteínas y secarlos en exceso. Los sopladores Roots de calidad incorporan aletas de enfriamiento. También pueden incluir post-enfriadores opcionales. Estos mantienen la descarga por debajo de 80°C. Así se preserva la viabilidad del grano y su humedad.
3. Características Clave de un Sistema de Soplador Roots de “Cero Contaminación”
3.1: Tecnologías Avanzadas de Sellado (Sellos de Laberinto vs. Sellos Mecánicos)
| Tipo de Sello | Riesgo de Contaminación | Mantenimiento | Mejor Para |
|---|---|---|---|
| Laberinto (sin contacto) | Muy bajo (purga de aire opcional) | Largo (sin desgaste) | Operación continua alimentaria |
| Mecánico (contacto) | Bajo si se instala bien, pero genera partículas | Más corto (cambio de cara) | Aplicaciones de alta presión |
Para el transporte de granos, se prefieren los sellos de laberinto con purga de aire. Estos eliminan las partículas de fricción.
3.2: Recubrimientos Internos Especializados para Resistencia a la Corrosión
Los granos contienen ácidos orgánicos y humedad residual. Estos pueden corroer los rotores de hierro fundido o acero al carbono. Los sopladores Roots de alta gama usan recubrimientos de epoxi, níquel o acero inoxidable. Así se evita el óxido que podría contaminar el grano.

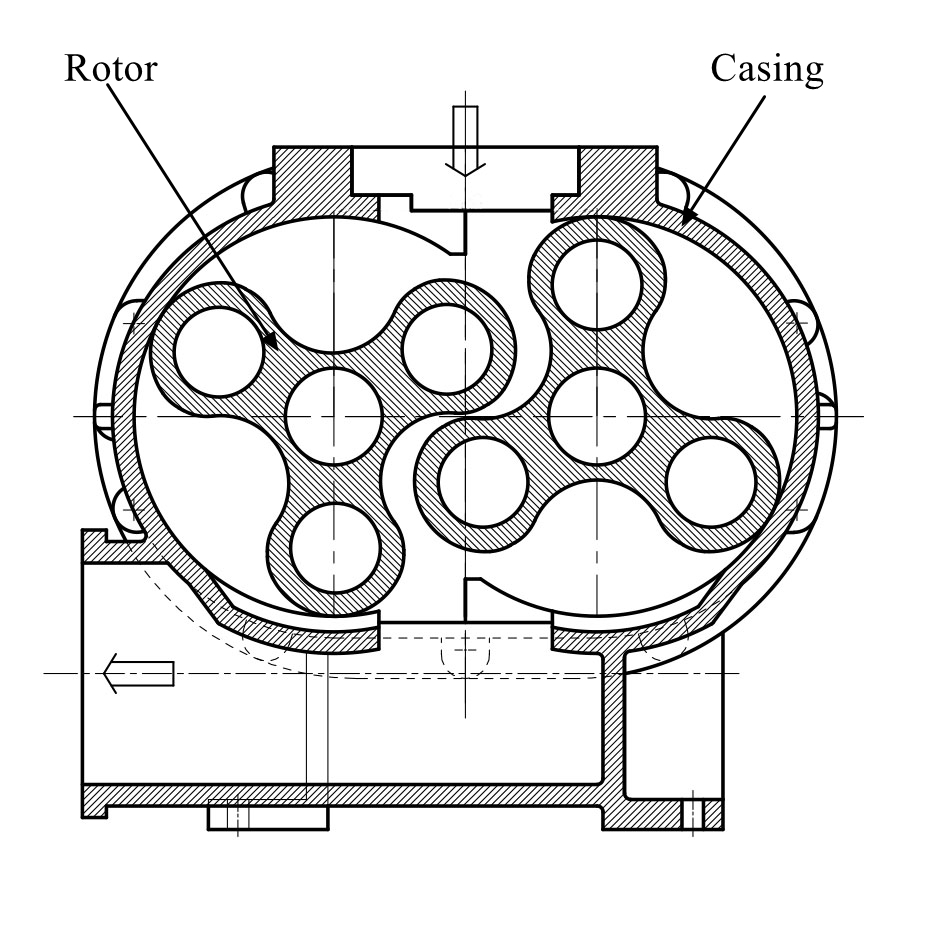

3.3: Rotores de Precisión para Minimizar la Fricción Interna y el Desgaste
Los rotores mecanizados con precisión mantienen la eficiencia volumétrica. Su holgura es a nivel de micras. Esto reduce la necesidad de lubricación interna. Algunos diseños usan recubrimientos de polímero autolubricantes. Estos cumplen con la FDA.
4. Optimizando el Sistema Neumático para Máxima Pureza
El mejor soplador Roots no garantiza cero contaminación por sí solo. El resto del sistema también debe estar limpio. Se requiere un enfoque integral.
4.1: Filtración de Alta Eficiencia en la Entrada de Aire (HEPA/Prefiltros)
La filtración debe ser multietapa. El prefiltro (MERV 8-10) elimina polvo, polen y partículas gruesas. El filtro HEPA (H13/H14) captura el 99,95% de partículas ≥0,3 µm. Esto incluye esporas de moho y bacterias. El filtro de seguridad final va aguas abajo del soplador. Este atrapa cualquier residuo fino.
Esta filtración multietapa suele pasarse por alto. Sin embargo, es obligatoria para los sistemas de transporte neumático libres de aceite.
4.2: Uso de Tuberías de Acero Inoxidable y Mangueras de Grado Alimentario
Las tuberías deben ser de acero inoxidable 304 o 316L. Use conexiones sanitarias tri-clamp. Evite las uniones roscadas, donde se esconden el polvo y las bacterias. Las mangueras deben ser de PU o PTFE conformes a la FDA. Su interior debe ser liso para evitar el atrapamiento de granos. Use codos de radio largo (R/D ≥ 10) para reducir la rotura.
4.3: El Papel de los Enfriadores de Aire en la Reducción de la Condensación y el Moho
El aire cálido y húmedo causa condensación en la línea. Esto ocurre al contacto con granos más fríos, como en silos de invierno. Instale un post-enfriador y un separador de humedad en la descarga. Esto reduce el punto de rocío. Así se previene el moho y la aglomeración de granos.
5. Mantenimiento del Soplador Roots para la Seguridad Alimentaria a Largo Plazo
5.1: Programas Rutinarios de Reemplazo de Filtros
Los filtros de entrada obstruidos aumentan el vacío en el soplador. Esto causa sobrecalentamiento y posible fallo del sello. Reemplace los prefiltros cada 3-6 meses. Cambie los filtros HEPA cada año. También cámbielos si la caída de presión supera los 0,5 kPa.
5.2: Monitoreo de la Integridad de los Sellos para Prevenir Fugas de Aceite
Inspeccione el puerto de ventilación cada semana. Busque signos de niebla o líquido de aceite. Instale un sensor de detección de fugas. Este activa una alarma si detecta contaminación por aceite. Realice pruebas de fugas cada trimestre con gas trazador o solución jabonosa.
5.3: Consideraciones de Limpieza In Situ (CIP) para Líneas Neumáticas
Los sopladores Roots no suelen ser compatibles con CIP. Pero la línea de transporte sí puede limpiarse. Use una purga con aire limpio y seco después de cada lote. También puede hacer un enjuague secuencial con pellets de grado alimentario, como hielo seco o arroz. Para acero inoxidable, use agua caliente o vapor, con el soplador desconectado. Aísle siempre el soplador antes de la limpieza húmeda.
6. Estudio de Caso/Aplicación: Del Silo al Procesamiento
Escenario: Un molino de harina en Kansas reemplazó un transportador de tornillo. Este causaba un 3,5% de rotura de granos y goteos de aceite. La alternativa fue un soplador Roots libre de aceite de 75 kW. Se configuró para transporte de trigo en fase diluida a lo largo de 150 metros.
Resultados después de 12 meses:
- Rotura de granos reducida del 3,5% al 0,8%.
- Cero incidentes de contaminación por aceite, verificados con hisopados mensuales.
- El sistema cumplió con la normativa FDA FSMA para saneamiento.
- El consumo de energía bajó un 18% frente al ventilador centrífugo anterior.
Conclusión clave: El soplador Roots ofrece presión estable de baja a media (0,4–0,8 bar). Su cámara de compresión libre de aceite elimina dos riesgos graves. El primero es la filtración de lubricante. El segundo es la rotura por impacto a alta velocidad.
Conclusión: Invertir en Calidad para una Cadena de Suministro Más Limpia
Lograr cero contaminación en el transporte neumático de granos no es casualidad. Exige elecciones tecnológicas deliberadas. Elija un soplador Roots sanitario con estas características:
- Diseño libre de aceite (sellos de laberinto + espacio de aire).
- Filtración de entrada de alta eficiencia (HEPA).
- Recubrimientos internos resistentes a la corrosión.
- Integración adecuada (tuberías de acero inoxidable, post-enfriadores, codos de radio largo).
Así obtendrá granos que cumplen los más altos estándares alimentarios. La inversión inicial es mayor que con un compresor estándar. Sin embargo, los ahorros a largo plazo son claros. Hay menos pérdidas de producto y menos retiros del mercado. También mejora la reputación de la marca. Por eso, es la única opción lógica para el manejo de grado alimentario.
¿Necesita ayuda para elegir el soplador Roots adecuado? Busque modelos con certificación de aire libre de aceite (ISO 8573-1 Clase 0) y recubrimientos de rotor conformes a la FDA.
